Fondamenti di Navigazione Marittima

La navigazione è l'arte e la scienza di condurre un'imbarcazione da un punto all'altro in sicurezza. Richiede la conoscenza della propria posizione, la capacità di tracciare una rotta e l'uso corretto degli strumenti di bordo.

La Terra e le Coordinate Geografiche

Forma della Terra

Per la navigazione, la Terra è considerata una sfera (in realtà è un geoide, leggermente schiacciata ai poli). Questa approssimazione è sufficiente per la navigazione costiera.

Elementi di Riferimento

• Asse terrestre: Linea immaginaria che unisce i poli, attorno alla quale la Terra ruota
• Poli: I punti dove l'asse terrestre interseca la superficie (Nord e Sud)
• Equatore: Cerchio massimo perpendicolare all'asse terrestre, divide la Terra in emisfero Nord e Sud
• Meridiani: Semicerchi che uniscono i poli, perpendicolari all'equatore
• Paralleli: Cerchi paralleli all'equatore

Latitudine

La latitudine è la distanza angolare di un punto dall'equatore, misurata lungo il meridiano passante per quel punto.

• Si misura da 0° (equatore) a 90° Nord o Sud (poli)
• Si indica con N (Nord) o S (Sud)
• Esempio: Roma 41° 54' N
• 1 grado di latitudine = 60 miglia nautiche
• 1 primo di latitudine = 1 miglio nautico

Longitudine

La longitudine è la distanza angolare di un punto dal meridiano di Greenwich (meridiano fondamentale), misurata lungo il parallelo passante per quel punto.

• Si misura da 0° (Greenwich) a 180° Est o Ovest
• Si indica con E (Est) o W (West/Ovest)
• Esempio: Roma 12° 29' E
• La distanza corrispondente a 1° di longitudine varia con la latitudine (massima all'equatore, zero ai poli)

Espressione delle Coordinate

Le coordinate si esprimono in gradi (°), primi (') e secondi ('') oppure in gradi e decimi di primo:

• Formato DMS: 41° 54' 30'' N - 12° 29' 15'' E
• Formato decimale: 41° 54.5' N - 12° 29.25' E

Latitudine e Longitudine

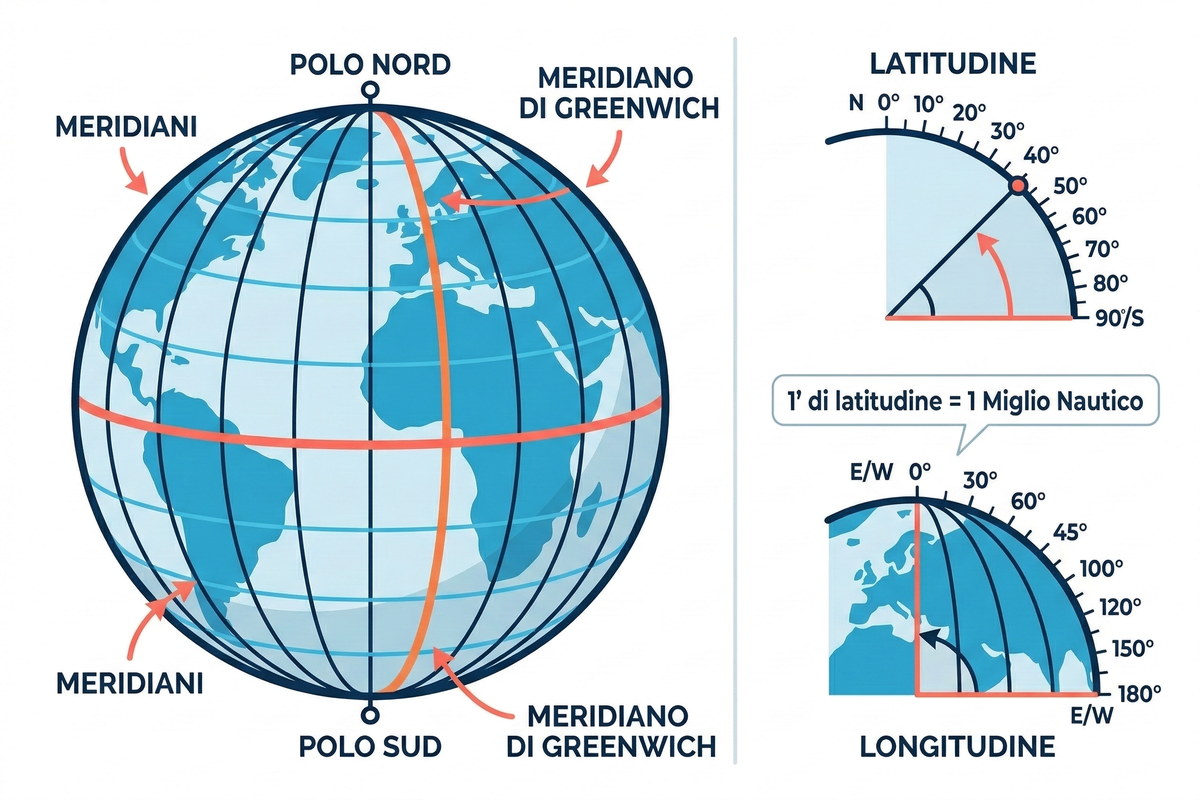

Visualizza la differenza tra i due sistemi di coordinate geografiche.

1 primo (') di latitudine sulla scala laterale della carta = 1 Miglio Nautico.

La Carta Nautica

La carta nautica è la rappresentazione grafica del mare e delle coste.

Cos'è una Carta Nautica

La carta nautica è la rappresentazione grafica di una porzione di superficie terrestre e marina su un piano. È lo strumento fondamentale per la navigazione.

Proiezione di Mercatore

Le carte nautiche utilizzano la proiezione cilindrica di Mercatore:

• I meridiani sono linee verticali parallele equidistanti
• I paralleli sono linee orizzontali la cui distanza aumenta verso i poli
• Gli angoli sono conservati (carta conforme)
• Le lossodromie (rotte a angolo costante) sono linee rette
• Le distanze devono essere misurate sulla scala delle latitudini, all'altezza del punto considerato

Scala della Carta

La scala indica il rapporto tra la distanza sulla carta e la distanza reale:

• Grande scala (es. 1:25.000): molto dettaglio, area piccola - per navigazione portuale
• Media scala (es. 1:100.000): per navigazione costiera
• Piccola scala (es. 1:1.000.000): poco dettaglio, area vasta - per pianificazione

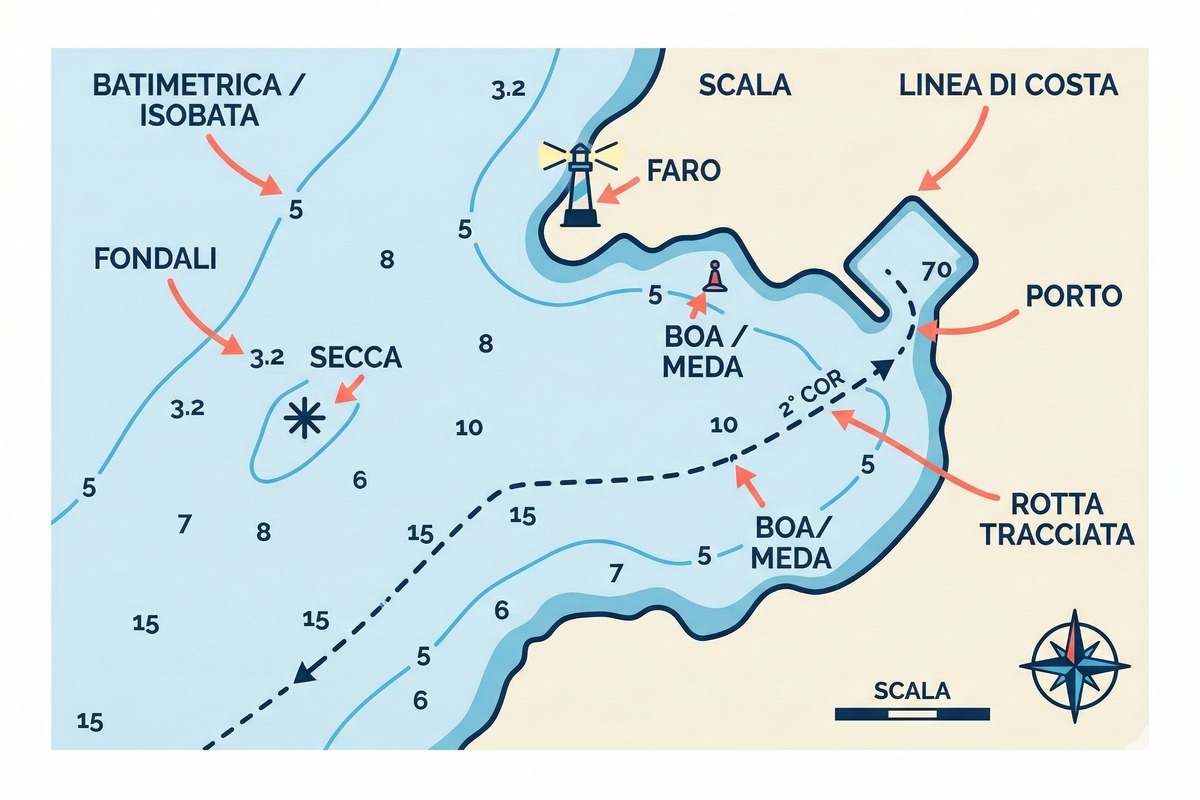

Elementi della Carta Nautica

• Titolo e numero: Identificano la carta
• Scala: Rapporto di riduzione
• Rosa dei venti: Indica il Nord vero e magnetico
• Reticolo: Griglia di meridiani e paralleli
• Isobate: Linee che uniscono punti di uguale profondità
• Simboli: Fari, boe, pericoli, ancoraggi, ecc.
• Note: Avvisi importanti, correzioni

Simboli Principali

• Faro: Stella con caratteristiche luminose
• Boa: Simbolo specifico per tipo e colore
• Relitto: Simbolo di nave affondata
• Secca: Area con fondali pericolosi
• Ancora: Zona di ancoraggio consigliata
• Divieti: Zone vietate alla navigazione

Strumenti di Navigazione Tradizionali

La Bussola Magnetica

La bussola è lo strumento fondamentale per determinare la direzione. Si basa sul magnetismo terrestre.

• Elemento sensibile: Ago o rosa magnetica che si allinea con il campo magnetico terrestre
• Mortaio: Contenitore riempito di liquido per smorzare le oscillazioni
• Linea di fede: Riferimento fisso allineato con l'asse longitudinale della barca
• Rosa graduata: Da 0° a 360° in senso orario

Declinazione Magnetica

Il Nord magnetico non coincide con il Nord vero (geografico). La differenza angolare è la declinazione magnetica:

• Declinazione Est: Il Nord magnetico è a Est del Nord vero (positiva)
• Declinazione Ovest: Il Nord magnetico è a Ovest del Nord vero (negativa)
• Varia nel tempo e nello spazio
• È riportata sulla rosa dei venti della carta nautica con l'anno di riferimento e la variazione annua

Deviazione

La deviazione è l'errore della bussola causato da masse ferrose e campi magnetici presenti a bordo. Varia con la direzione della prua.

• Si determina con la tabella delle deviazioni (giri di bussola)
• Può essere ridotta con la compensazione della bussola

Formule di Conversione

• Da rotta vera a bussola: Rb = Rv - d - δ
• Da bussola a rotta vera: Rv = Rb + δ + d

Dove: Rv = rotta vera, Rm = rotta magnetica, Rb = rotta bussola, d = declinazione, δ = deviazione

Conversione tra Rotte

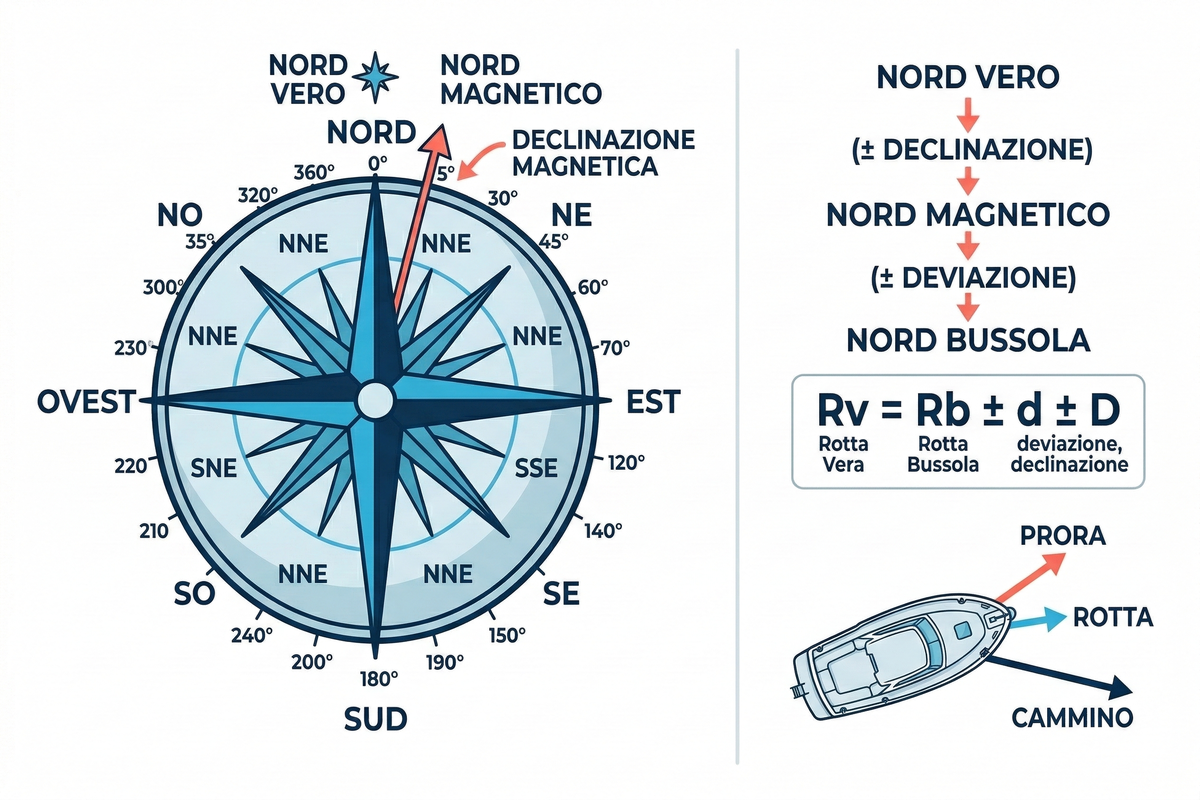

Schema per convertire tra Rotta Vera, Magnetica e Bussola.

Formula: Rv = Rb ± deviazione ± declinazione.

Solcometro (Log)

Strumento per misurare la velocità e la distanza percorsa nell'acqua:

• Velocità: Espressa in nodi (miglia nautiche/ora)
• Distanza: Espressa in miglia nautiche
• Tipi: a elica (più comune), elettromagnetico, a pressione

Scandaglio / Ecoscandaglio

Strumento per misurare la profondità dell'acqua sotto la chiglia:

• Scandaglio a mano: Peso con sagola graduata (tradizionale)
• Ecoscandaglio: Emette impulsi sonori e misura il tempo di ritorno
• Attenzione: la profondità indicata è sotto il trasduttore, non sotto la chiglia

Navigazione Elettronica

GPS (Global Positioning System)

Sistema di posizionamento satellitare che fornisce posizione, velocità e ora con grande precisione:

• Precisione tipica: 3-15 metri
• Fornisce: latitudine, longitudine, COG (rotta sul fondo), SOG (velocità sul fondo)
• Funziona in qualsiasi condizione meteo
• Richiede visibilità di almeno 4 satelliti

Chartplotter

Combinazione di GPS e carta nautica elettronica che mostra la posizione in tempo reale sulla carta.

AIS (Automatic Identification System)

Sistema che trasmette e riceve informazioni sulle navi circostanti:

• Nome, posizione, rotta, velocità delle navi
• Obbligatorio per navi commerciali
• Utile per evitare collisioni

Radar

Rileva oggetti (navi, costa, ostacoli) mediante onde radio:

• Funziona anche con scarsa visibilità
• Mostra distanza e rilevamento degli oggetti
• Essenziale per la navigazione notturna e con nebbia

Concetti di Rotta

Definizioni Fondamentali

• Prora: Direzione verso cui è orientata la prua della barca
• Rotta: Direzione del moto effettivo della barca rispetto al fondo
• Rilevamento: Direzione di un oggetto rispetto alla barca

Tipi di Rotta

• Rotta vera (Rv): Angolo tra il Nord vero e la direzione del moto
• Rotta magnetica (Rm): Angolo tra il Nord magnetico e la direzione del moto
• Rotta bussola (Rb): Angolo letto sulla bussola di bordo

Effetto di Vento e Corrente

• Scarroccio: Spostamento laterale causato dal vento
• Deriva: Spostamento causato dalla corrente
• La rotta effettiva (sul fondo) può differire dalla prora per effetto di scarroccio e deriva

Il Carteggio

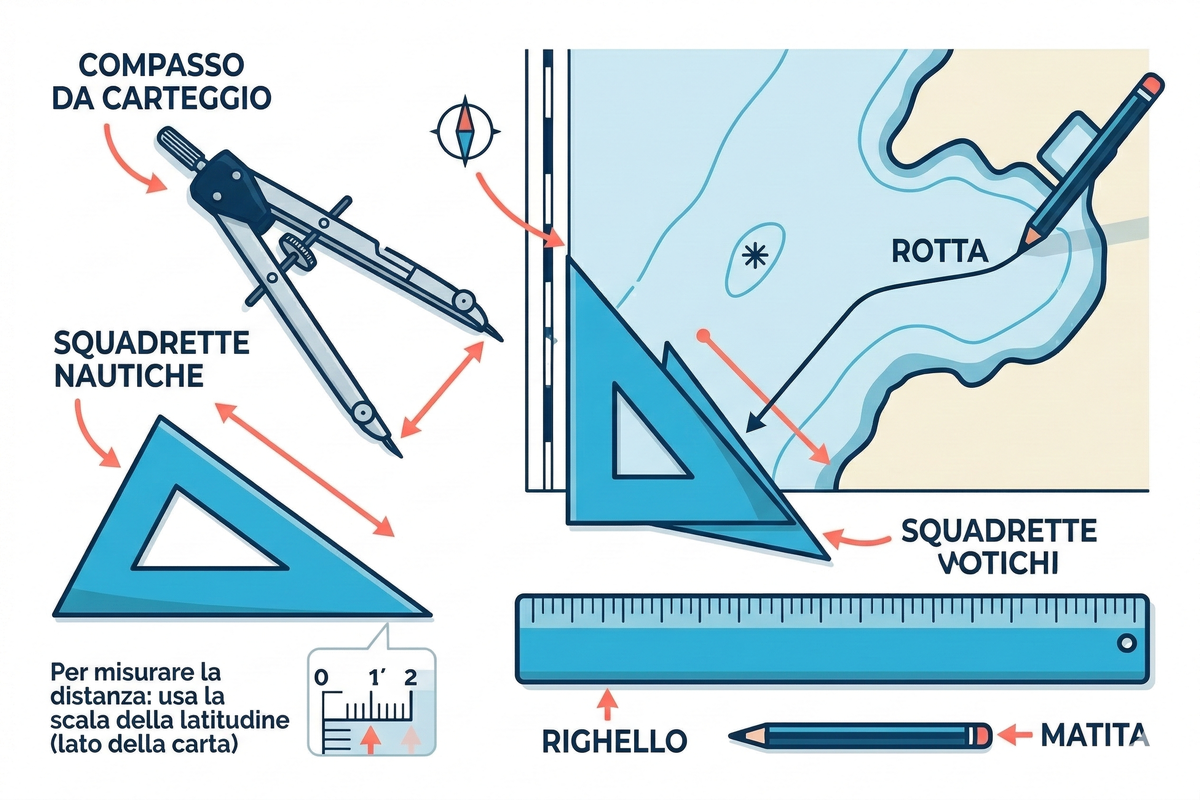

Strumenti per il Carteggio

Per misurare le distanze usa la scala della latitudine sul bordo della carta.

• Squadrette nautiche: Per tracciare rotte parallele e perpendicolari
• Compasso: Per misurare e riportare distanze
• Matita morbida: Per tracciare sulla carta
• Gomma: Per cancellare

Operazioni Fondamentali

• Tracciare una rotta: Unire punto di partenza e arrivo, misurare l'angolo con le squadrette
• Riportare un punto: Dalla latitudine e longitudine, trovare la posizione sulla carta
• Leggere le coordinate: Da un punto sulla carta, determinare latitudine e longitudine
• Misurare una distanza: Con il compasso, riportare sulla scala delle latitudini

Unità di Misura in Mare

• Miglio nautico: 1.852 metri (1' di latitudine)
• Nodo: 1 miglio nautico/ora
• Braccio: 1,83 metri (per profondità)
• Cavo: 185,2 metri (1/10 di miglio)
