Teoria dello Scafo

Introduzione allo Scafo

Lo scafo è il corpo principale dell'imbarcazione, la struttura che permette il galleggiamento e il movimento nell'acqua. È progettato per resistere alle sollecitazioni del mare, contenere persone e carichi, e garantire stabilità e manovrabilità. Comprendere l'anatomia dello scafo è il primo passo fondamentale per qualsiasi aspirante navigatore.

Orientamento dello Scafo

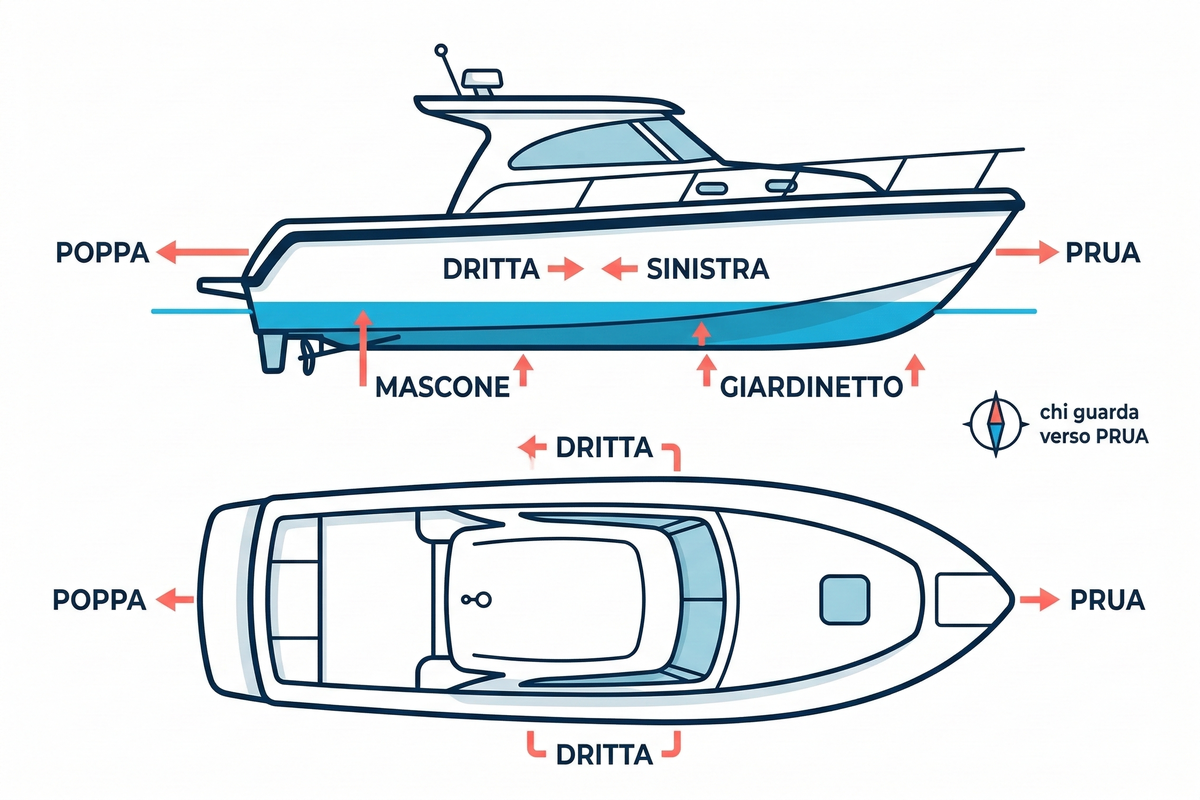

Ecco una rappresentazione visiva delle principali sezioni e termini di orientamento di un'imbarcazione.

Dritta e Sinistra si riferiscono sempre a chi guarda verso prua.

Struttura Longitudinale

La chiglia è la colonna vertebrale dell'imbarcazione.

La Chiglia

La chiglia è l'elemento strutturale fondamentale dello scafo, paragonabile alla colonna vertebrale del corpo umano. Si estende longitudinalmente da prua a poppa nella parte più bassa dell'imbarcazione.

• Chiglia piatta: Tipica delle barche a motore, offre stabilità e minore pescaggio
• Chiglia a pinna: Usata nelle barche a vela per contrastare lo scarroccio
• Chiglia a bulbo: Presenta un peso (bulbo) nella parte inferiore per aumentare la stabilità
• Deriva mobile: Può essere sollevata o abbassata secondo necessità

Ruota di Prua e Dritto di Poppa

La ruota di prua (o tagliamare) è la parte anteriore dello scafo che fende l'acqua. Il dritto di poppa è l'elemento verticale che chiude la struttura posteriormente. In molte imbarcazioni moderne, queste strutture sono integrate nella vetroresina dello scafo.

Paramezzale

Il paramezzale è una trave longitudinale che corre sopra la chiglia, rinforzando la struttura e distribuendo i carichi. Nelle imbarcazioni a vela, il paramezzale supporta anche la base dell'albero.

Struttura Trasversale

Le Ordinate

Le ordinate sono le "costole" dell'imbarcazione, elementi trasversali che danno forma allo scafo e ne garantiscono la rigidità.

• Ordinata maestra: La più grande, situata nel punto di massima larghezza dello scafo
• Ordinate di prua: Più ravvicinate e con curvatura accentuata
• Ordinate di poppa: Definiscono la forma della poppa

I Bagli

I bagli sono travi trasversali che collegano le due murate nella parte superiore, sostenendo la coperta. Il baglio maestro è il più lungo e si trova in corrispondenza dell'ordinata maestra.

Le Paratie

Le paratie sono divisori verticali che suddividono lo scafo in compartimenti. Possono essere:

• Paratie stagne: Impediscono all'acqua di passare da un compartimento all'altro in caso di falla
• Paratie strutturali: Rinforzano lo scafo
• Paratie di separazione: Dividono gli ambienti abitabili

Parti Esterne dello Scafo

Opera Viva e Opera Morta

• Opera viva (carena): La parte dello scafo normalmente immersa, sotto la linea di galleggiamento. È trattata con antivegetativa per prevenire incrostazioni
• Opera morta: La parte dello scafo sopra la linea di galleggiamento, visibile quando la barca è in acqua
• Linea di galleggiamento: La linea che separa opera viva e opera morta, varia in base al carico

Opera Viva e Opera Morta

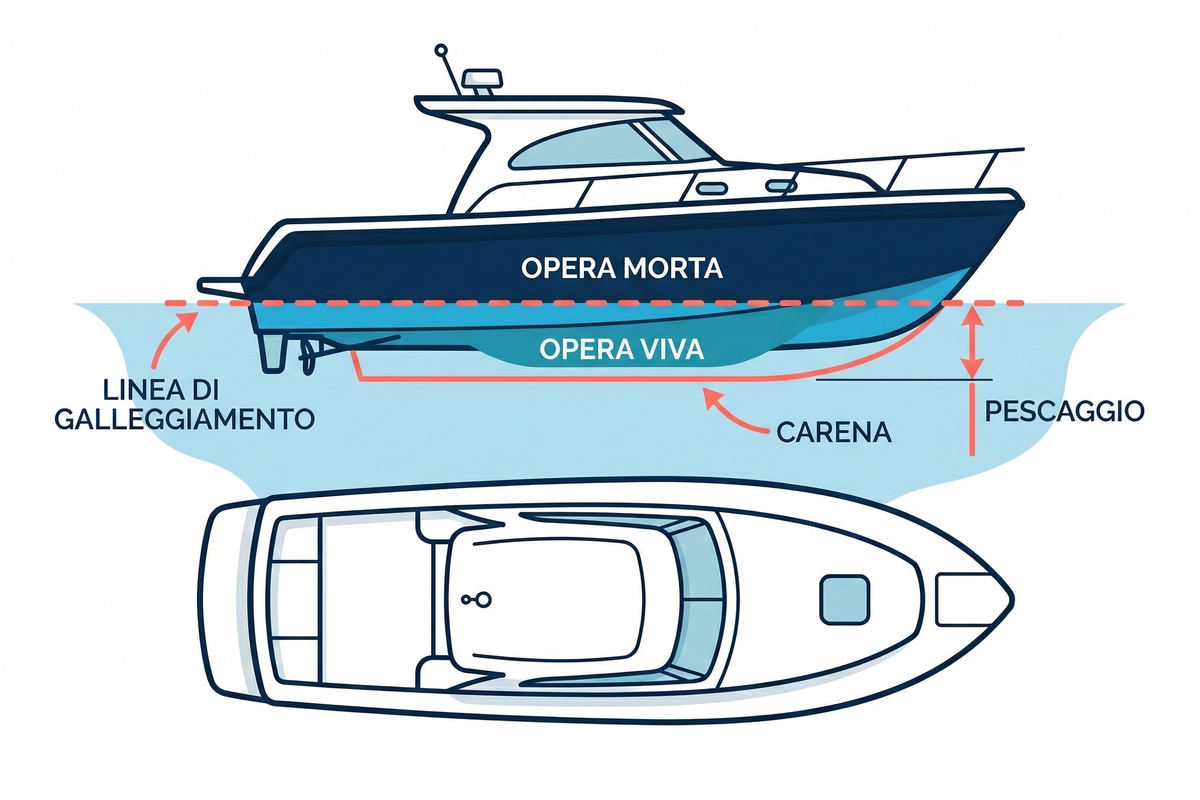

La linea di galleggiamento divide lo scafo in due zone fondamentali.

La linea di galleggiamento varia in base al carico a bordo.

Prua - Tipologie

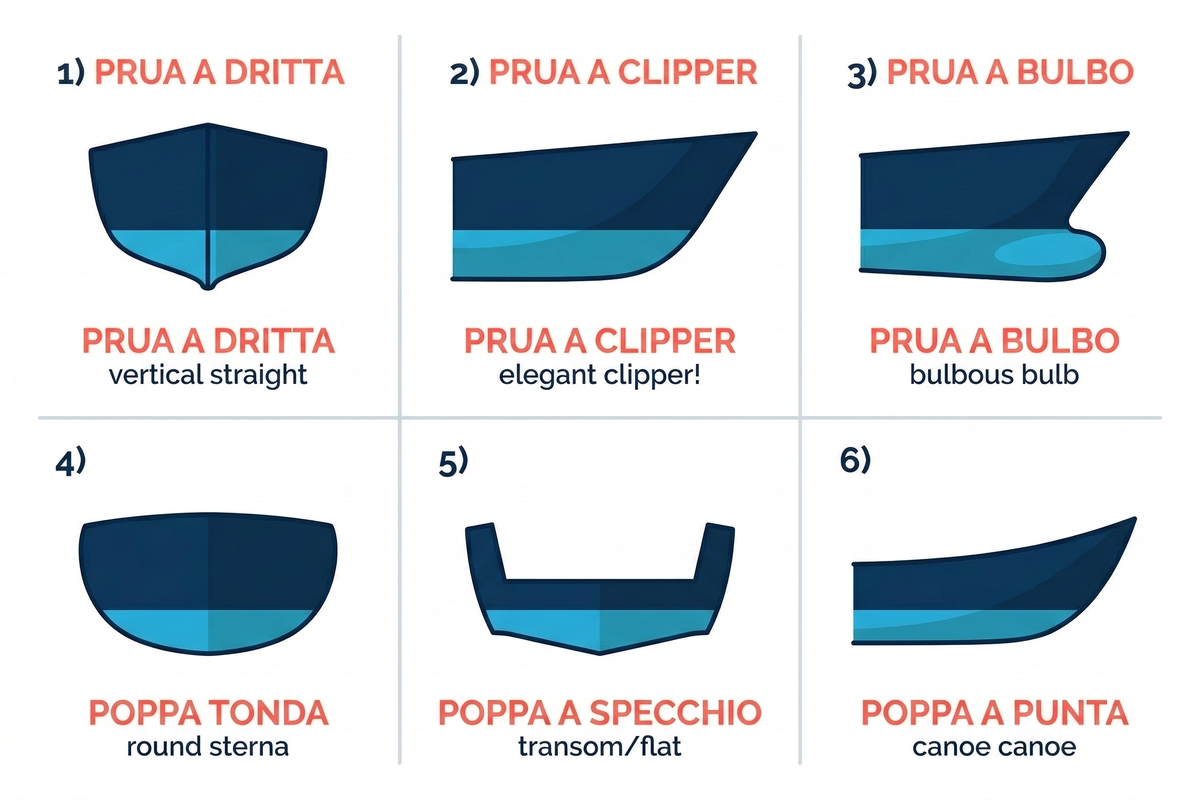

La forma di prua e poppa influisce su prestazioni e comportamento in mare.

• Prua dritta: Verticale, tipica delle barche da lavoro
• Prua slanciata: Inclinata in avanti, migliora le prestazioni con mare formato
• Prua a clipper: Con curvatura concava, elegante e funzionale
• Prua a cucchiaio: Arrotondata, offre volume e comfort

Poppa - Tipologie

• Poppa tonda: Arrotondata, tradizionale
• Poppa a specchio: Piatta e verticale, comune nelle barche moderne
• Poppa a canoa: Appuntita come la prua
• Poppa a delta: Larga e piatta per ospitare piattaforme di poppa

Le Murate

Le murate sono le fiancate dello scafo che si estendono dalla prua alla poppa. La forma delle murate influenza la stabilità e il comportamento in mare dell'imbarcazione.

Dimensioni Fondamentali

Lunghezze

• Lunghezza fuori tutto (L.F.T. o LOA): Massima lunghezza dell'imbarcazione, da estrema prua a estrema poppa, inclusi tutti gli elementi sporgenti
• Lunghezza al galleggiamento (LWL): Lunghezza misurata sulla linea di galleggiamento
• Lunghezza tra le perpendicolari: Distanza tra perpendicolare di prua e poppa

Larghezze

• Larghezza massima (baglio massimo): La massima larghezza dello scafo
• Larghezza al galleggiamento: Larghezza misurata sulla linea di galleggiamento

Altezze e Profondità

• Pescaggio: Distanza verticale tra la linea di galleggiamento e il punto più basso dello scafo (chiglia o deriva)
• Bordo libero: Altezza della murata sopra la linea di galleggiamento
• Puntale: Altezza interna dello scafo, dalla chiglia alla coperta
• Altezza di costruzione: Altezza totale dello scafo

La Coperta e le Sovrastrutture

Elementi della Coperta

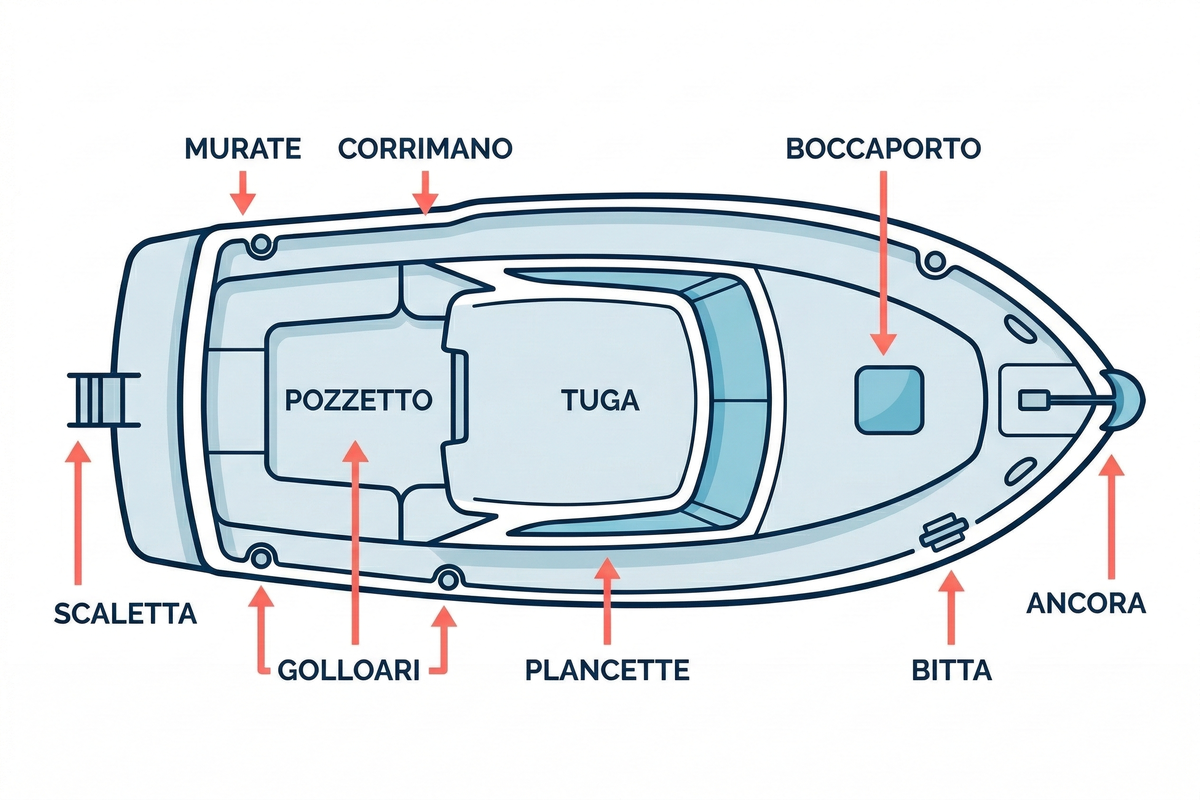

Conoscere gli elementi della coperta è fondamentale per muoversi in sicurezza a bordo.

• Coperta: Il "pavimento" superiore dell'imbarcazione
• Pozzetto: Area incassata nella coperta, tipicamente a poppa, dove si trova il timoniere
• Tuga: Sovrastruttura che sporge dalla coperta per aumentare l'altezza interna
• Tambuccio: Apertura nella coperta con coperchio per accedere sottocoperta
• Osteriggio: Finestra apribile sulla coperta per luce e ventilazione

Elementi di Protezione

• Battagliola: Ringhiera protettiva lungo il bordo della coperta
• Candelieri: Supporti verticali della battagliola
• Draglie: Cavi d'acciaio orizzontali della battagliola
• Pulpito di prua: Battagliola rinforzata a prua
• Pulpito di poppa: Battagliola rinforzata a poppa
• Falchetta: Bordo rialzato lungo il perimetro della coperta

Elementi Funzionali

Aperture e Passaggi

• Ombrinali: Fori nella falchetta o nel pozzetto per far defluire l'acqua
• Occhi di cubia: Fori a prua per il passaggio della catena dell'ancora
• Passacavi: Guide per far passare cime e cavi
• Prese a mare: Aperture nello scafo per l'ingresso di acqua (raffreddamento motore, servizi)
• Scarichi: Aperture per l'uscita di acqua (sentina, lavandino)

Punti di Fissaggio

• Bitte: Colonnine per fissare le cime di ormeggio
• Gallocce: Supporti a forma di T per avvolgere le cime
• Golfare: Anelli metallici fissati alla coperta
• Strozzascotte: Dispositivi per bloccare rapidamente una cima

La Sentina

La sentina è lo spazio più basso all'interno dello scafo, sotto il pagliolato (pavimento interno). Qui si raccolgono:

• Acqua di infiltrazione
• Condensa
• Eventuali perdite dai circuiti di bordo

La sentina deve essere mantenuta pulita e asciutta. È dotata di pompe di sentina (manuali e/o elettriche) per l'evacuazione dell'acqua.

Principio di Galleggiamento

Principio di Archimede: Un corpo immerso in un fluido riceve una spinta verso l'alto pari al peso del fluido spostato.

• Dislocamento: Peso dell'acqua spostata dallo scafo = peso dell'imbarcazione
• Centro di carena: Centro geometrico del volume immerso
• Centro di gravità: Punto in cui si concentra il peso dell'imbarcazione
• Metacentro: Punto che determina la stabilità trasversale

Per una buona stabilità, il centro di gravità deve trovarsi sotto il metacentro.

Materiali Costruttivi

• Vetroresina (VTR/GRP): Il più comune, leggero e facile da modellare
• Legno: Tradizionale, richiede manutenzione ma offre qualità estetiche uniche
• Alluminio: Leggero, resistente, usato per scafi da lavoro e explorer
• Acciaio: Robusto, per imbarcazioni da lavoro e grandi yacht
• Carbonio e compositi: Alte prestazioni, leggero ma costoso
• PVC/Hypalon: Per gommoni e semirigidi
