Meccanica e Sistemi di
Frenata
Freni pneumatici, doppio circuito, ABS, EBS e Retarder. Il sistema frenante è il tema più testato nell'esame CQC — capirlo a fondo è la chiave per passare.
🔴 Il Sistema Frenante Pneumatico
Nei veicoli pesanti (massa > 3,5 t), la forza muscolare del guidatore non sarebbe sufficiente a fermare il mezzo. Per questo si usa un sistema frenante ad aria compressa: il guidatore schiaccia il pedale del freno azionando una valvola che regola la pressione dell'aria inviata ai freni — non esercita la forza di frenata direttamente.
Componenti principali
| Componente | Funzione | Pressione / Note |
|---|---|---|
| Compressore | Genera aria compressa dal motore | Alimenta serbatoi a 7–10 bar |
| Serbatoio principale | Riserva di aria compressa | Autonomia per più frenate di emergenza |
| Regolatore di pressione | Mantiene la pressione entro i limiti | Cut-off a ~10 bar, cut-in a ~7 bar |
| Valvola freno piede | Dosaggio della pressione ai freni | Proporzionale alla pedalata |
| Camere freno | Convertono pressione aria → forza meccanica | Tipo a diaframma o a pistone |
| Freno a molla (parking) | Freno di stazionamento e soccorso | Attivo con aria 0 bar (fail-safe) |
Il freno di stazionamento (freno a molla) funziona al contrario degli altri: è tenuto disattivato dalla pressione dell'aria. Se l'impianto perde pressione (rottura tubo, incidente), le molle scattano e bloccano automaticamente il veicolo. Questo rende impossibile che un camion si metta in moto con l'impianto pneumatico a pressione zero.
⚙️ Il Doppio Circuito Indipendente
La normativa europea ECE R13 (recepita in UE) obbliga i veicoli pesanti a montare un impianto frenante con almeno due circuiti pneumatici indipendenti. La perdita di uno non deve compromettere la capacità frenante complessiva.
Struttura del doppio circuito
- Circuito I (anteriore): alimenta le camere freno sull'assale anteriore. Serbatoio dedicato.
- Circuito II (posteriore): alimenta le camere freno sugli assali motore e rimorchio. Serbatoio dedicato.
- Valvola di protezione doppia: in caso di cedimento di un circuito, isola il serbatoio del circuito sano impedendo lo svuotamento totale.
- Spia di pressione bassa: si accende sotto ~5,5 bar, segnalando la necessità di fermarsi immediatamente.

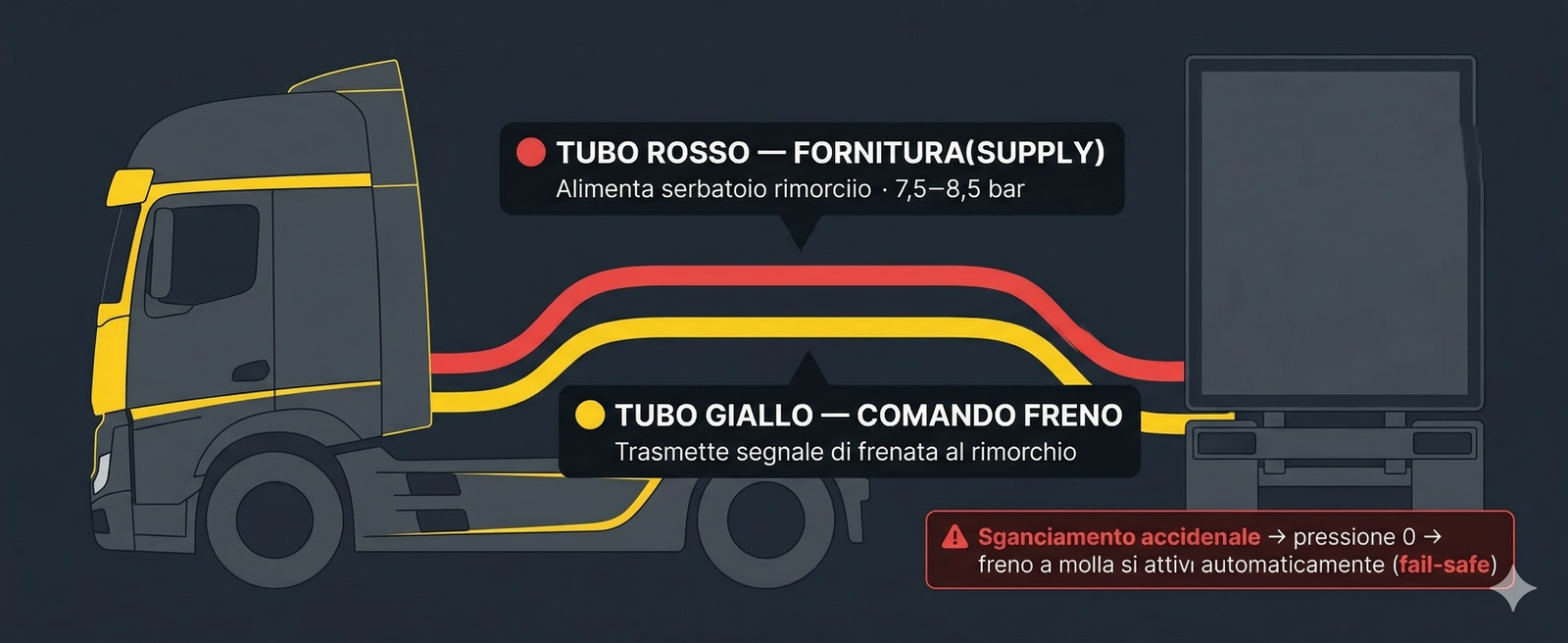

Circuito freno rimorchio
Nei trattori stradali (Patente E), il sistema di frenata si estende al rimorchio tramite due tubi standardizzati:
| Tubo | Colore testina | Funzione |
|---|---|---|
| Fornitura (supply) | 🔴 Rossa | Alimenta il serbatoio del rimorchio (7,5–8,5 bar) |
| Comando freno | 🟡 Gialla | Trasmette il segnale di frenata dal trattore al rimorchio |
Se il rimorchio si sgancia accidentalmente, la perdita di pressione nella linea di fornitura causa l'attivazione automatica del freno a molla del rimorchio (freno di soccorso), bloccandolo sul posto. Questo è un requisito di sicurezza obbligatorio per tutti i semirimorchi circolanti in UE.
🛡️ ABS e EBS — Frenata Elettronica
ABS — Anti-lock Braking System
L'ABS è obbligatorio su tutti i veicoli pesanti nuovi dal 1995 (Direttiva 71/320/CEE, poi ECE R13). Impedisce il bloccaggio delle ruote durante la frenata, consentendo al guidatore di mantenere il controllo direzionale del veicolo anche in condizioni di emergenza.
Come funziona: sensori di velocità su ogni ruota monitorano la velocità angolare. Quando uno o più sensori rivelano una decelerazione anomala (ruota che si blocca), la centralina ABS riduce ciclicamente la pressione frenante su quella ruota tramite elettrovalvole, fino a 15 cicli al secondo.
Sensori di velocità
Uno per ruota. Misurano la velocità angolare in tempo reale, inviando il segnale alla centralina ECU.
Centralina ECU
Confronta le velocità delle ruote. Se una ruota decelera troppo rispetto alle altre, interviene sulle elettrovalvole.
Elettrovalvole
Modulano la pressione dell'aria nelle camere freno — riduzione, mantenimento o aumento — in millisecondi.
Effetto percepito
Il guidatore sente una vibrazione al pedale del freno (normale). Il veicolo rimane sterzabile anche durante la frenata di emergenza.
EBS — Electronic Braking System
L'EBS è l'evoluzione dell'ABS. Integra l'ABS con il controllo elettronico del freno del rimorchio, il sistema ESP (Electronic Stability Program) e la ripartizione elettronica della forza frenante tra assali. I benefici principali:
- Risposta più rapida: il segnale di frenata al rimorchio è elettronico, non pneumatico — arriva in ~0,2 s invece di ~0,4 s
- Migliore ripartizione del carico: i freni del rimorchio intervengono prima, riducendo la forza sull'attacco
- Segnale freno ausiliario (tag axle): gestisce anche gli assali sollevabili
Su fondo bagnato, un veicolo pesante con ABS arresta da 80 km/h in circa 50–55 m. Senza ABS (ruote bloccate), la distanza aumenta del 20–30% e il veicolo perde la direzionalità. Con le ruote bloccate, lo sterzo non ha effetto: è impossibile evitare ostacoli.
🔁 Il Retarder — Freno Continuo
Il Retarder (o rallentatore) è un sistema di frenatura ausiliaria che rallenta il veicolo senza usare le pastiglie dei freni. È indispensabile su tratte montane o in discese prolungate, dove l'uso continuato dei freni a disco causerebbe il surriscaldamento (fading) e la perdita di efficacia frenante.
Tipi di Retarder
| Tipo | Principio di funzionamento | Posizione | Pro / Contro |
|---|---|---|---|
| Freno motore | Compressione motore, valvola papillon scarico | Sul motore (sempre presente) | Gratuito, limitata coppia frenante |
| Retarder idrodinamico (voith) | Palettatura in bagno d'olio — resistenza viscoelastica | Tra cambio e albero di trasmissione | Alta coppia, bassa usura, calore dissipato a liquido |
| Retarder elettromagnetico (telma, intarder) | Correnti di Foucault nel rotore metallico | In linea con l'albero di trasmissione | Intervento immediato, non genera calore sui freni |
| Retarder integrato (cambio automatico) | Combinato nel cambio automatico ZF / Allison | All'interno del cambio | Compatto, gestione automatica |
Quando usare il Retarder
- Discese lunghe (>3 km con pendenza >6%): usare il retarder come freno primario, i freni per correzioni
- Traffico urbano a bassa velocità: integrare per risparmiare pastiglie
- Su ghiaccio / neve: il retarder agisce solo sulle ruote motrici → usare con cautela, può causare sbandamento. Su alcuni sistemi EBS è disabilitato automaticamente in caso di bassa aderenza
Sui fondi a bassa aderenza (neve, ghiaccio, foglie), il Retarder può causare il bloccaggio delle ruote motrici, con conseguente sbandamento del semirimorchio (effetto jackknife). In queste condizioni ridurre l'intensità del Retarder al minimo o disabilitarlo, usando solo il freno a pedale (protetto dall'ABS su tutte le ruote).

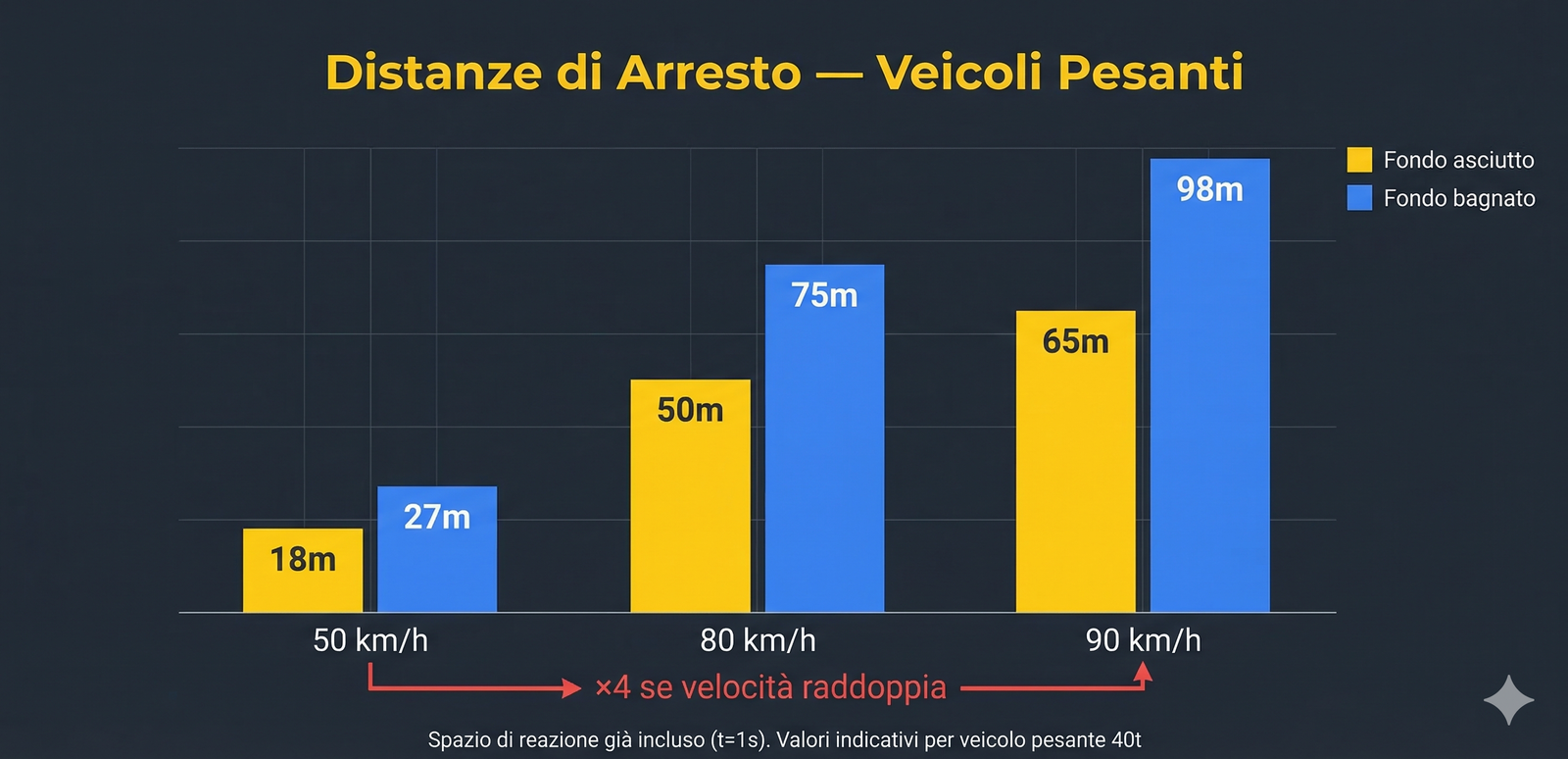

📏 Spazio di Frenata e Distanza di Sicurezza
La distanza di arresto di un veicolo pesante è molto superiore a quella di un'auto. Comprendere i fattori che la influenzano è fondamentale per la guida sicura e per l'esame CQC.
Formula della distanza di arresto
d = (v / 10)² × fattore
con v in km/h e fattore = 0,4 (asciutto) / 0,8 (bagnato) / 1,5 (neve) per un veicolo pesante.
A 80 km/h su asciutto: d ≈ (80/10)² × 0,4 = 25,6 m + ~22 m di spazio di reazione = ~47–50 m totali.
Fattori che aumentano lo spazio di frenata
| Fattore | Effetto sullo spazio | Nota |
|---|---|---|
| Velocità doppia | Spazio frenata × 4 | Legge fisica dell'energia cinetica (E = ½mv²) |
| Massa aumentata | Proporzionale | Un camion carico frena peggio del vuoto (a parità di impianto) |
| Fondo bagnato | +50–70% | Coefficiente di attrito ridotto |
| Fading (surriscaldamento) | Fino a +200% | Freni surriscaldati perdono efficacia — usare retarder in discesa |
| Pneumatici usurati | +20–40% | Battistrada min 1,6 mm (legge) — consigliato >3 mm per mezzi pesanti |
| Carico mal distribuito | Variabile | Peso sull'anteriore: grip frenante; peso sul posteriore: rischio di testa-coda |
Distanza di sicurezza
Il Codice della Strada italiano fissa la distanza di sicurezza pari almeno allo spazio percorso in 1 secondo. In autostrada a 90 km/h (limite camion), questo corrisponde a 25 m — ma la distanza raccomandata per mezzi pesanti è almeno il doppio (50 m), data la massa elevata e i tempi di reazione del sistema frenante pneumatico (>0,5 s per pressurizzazione completa).
